项目概述：

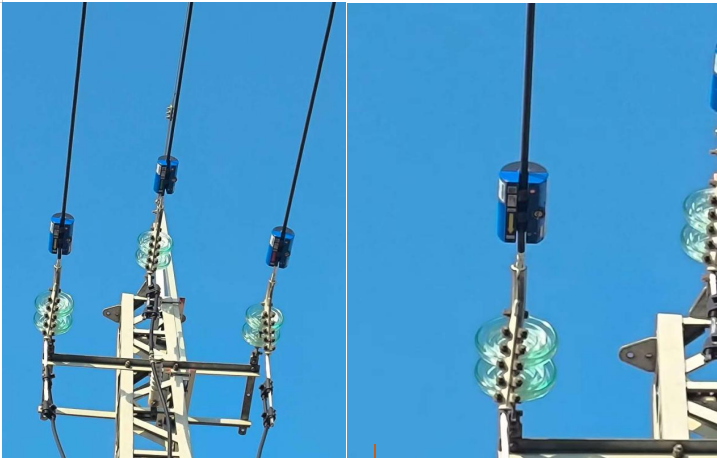

由于架空电缆运行环境复杂，运行方式独特，造成故障点查找困难、检测与修复时间更长等问题。架空配电线路故障定位系统在故障发生之前快速检测、定位架空输配电线路短路、接地等故障的智能化系统，通过各类监测单元采集故障信号，结合通信与算法实现精准定位，能够给出报警信息，提前采取处理措施消除故障隐患，避免永久故障发生时造成的突发停电和因电缆短路造成的火灾等事故。以缩短抢修时间、提升供电可靠性，广泛应用于6-220kV 架空线路。

项目应用:

通过对电缆接头运行状态进行监测，收集电缆接头运行过程中的数据状况，对其进行分析输电线路及电缆在线监测和故障预警精确定位。

系统融合先进的现代行波双端测距技术、故障检测与诊断技术、无线通讯技术、云服务技术为一体，实现架空配电线路的在线监测及故障定位。定位装置基于GPS/北斗20ns的守时精度，采集架空线故障信息以及高速暂态行波在线监测和电网拓扑分析等方法，高速A/D25MHz转换数字信息上传至系统后台，系统后台经特有算法，分析架空线路绝缘状况以及故障信息确定故障点位置。用户可以灵活配置，实现对长短线路，架空-电缆混合线路，以及多分支线路的精准故障定位。

系统后台采用B/S架构设计部署在云服务端，GIS地图实时显示监测线路运行状态，电力运维人员可通过互联网访问查看故障信息和故障点精确位置，实时了解架空线路运行状况信息，从而实现状态检修，大幅度提高电网自动化程度，保证电网的安全性和可靠性，实现无人值守，告警信息及工作状态可通过发送短信息、APP 推送的方式至相关运维人员。系统装置能够适应恶劣的运行环境，为在运行中的架空配电线路故障查找提供可靠依据。
