当高压开关柜及其内部高压设备（如PT、CT、母排、电缆接头等）因绝缘故障而产生局部放电(局放)的过程中，往往伴随有电磁波、脉冲电流、超声波、光、臭氧、热等物理或化学现象的产生，利用这些现象可以实现对开关柜局部放电情况的监测。目前，现有的开关柜局部放电监测方法有特高频法、超声波法、TEV法、化学检测法等。

山东华信电力设备有限公司自主研发的开关柜局部放电在线监测系统采用特高频法，此种非接触式局部放电监测方法，依据“场”原理，通过UHF局放传感器接收局部放电过程中辐射的特高频电磁波，以其作为主要检测指标，并配合噪声传感器从而实现对开关柜局部放电情况的在线监测。

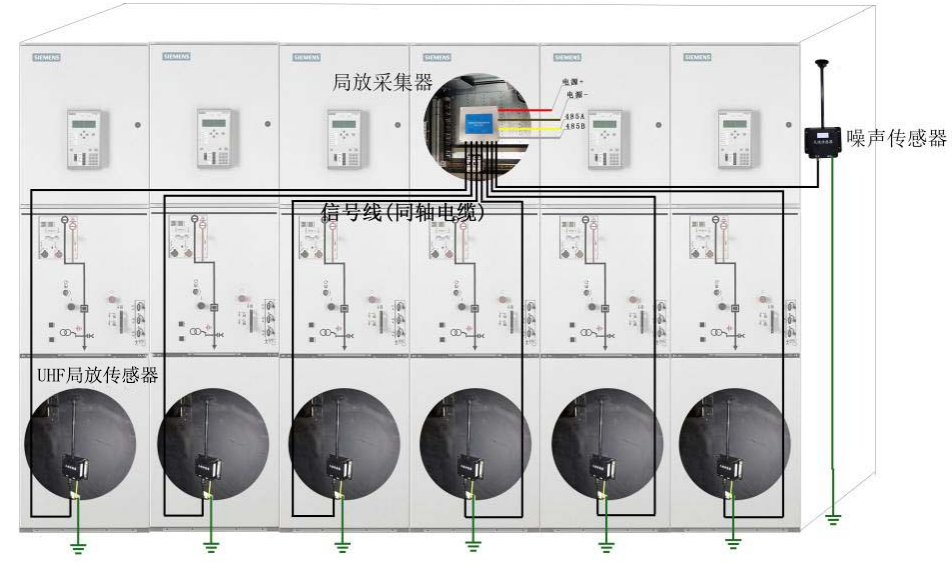

开关柜局部放电在线监测系统的应用方式为：一台局部放电监测装置（局放采集器）最多可监测8面开关柜。根据不同用户及现场需求，我司专门研制了多种开关柜局放监测技术及实现方案，典型的系统结构如下图。

Ø 本系统适用于10kV及以上电压等级开关柜及其内部高压设备的局部放电在线监测，能实时显示各个监测点局部放电幅值、频次、放电总能量，确定放电点相对位置，必要时给出报警，及时发现开关柜的绝缘缺陷，并为评估其绝缘水平及老化程度提供判据，为开关柜的检修工作提供依据。

Ø 本系统最小测量放电幅值：2pC，放电脉冲的时间分辨率为10μs，相位分辨率为0.18°。

Ø 信号处理功能：传感器感应到的放电信号，经降噪处理后，由局部放电监测装置进行信号采集处理，再通过485总线通信方式将数据上传至上位机。

Ø 远程测量功能：各监测单元安装于开关柜仪表室，可通过监控主机中监测软件实时监测各测点的放电信息。

Ø 实时数据显示及查询功能：监测软件界面上可显示多个测量通道的实时数据，并能查看相关历史数据等信息。

Ø 谱图显示功能：监测软件可以显示PRPS、PRPD放电谱图，局放谱图可以进行设置，如相位叠加，方便用户对数据的诊断。

Ø 良好的抗干扰功能：本系统具有硬件和软件滤波，大幅度降低背景噪声影响。

Ø 报警功能：本系统具备实时报警功能及报警查询功能。

Ø 平台对接功能：如有需要，本系统可实现与其他平台对接功能。

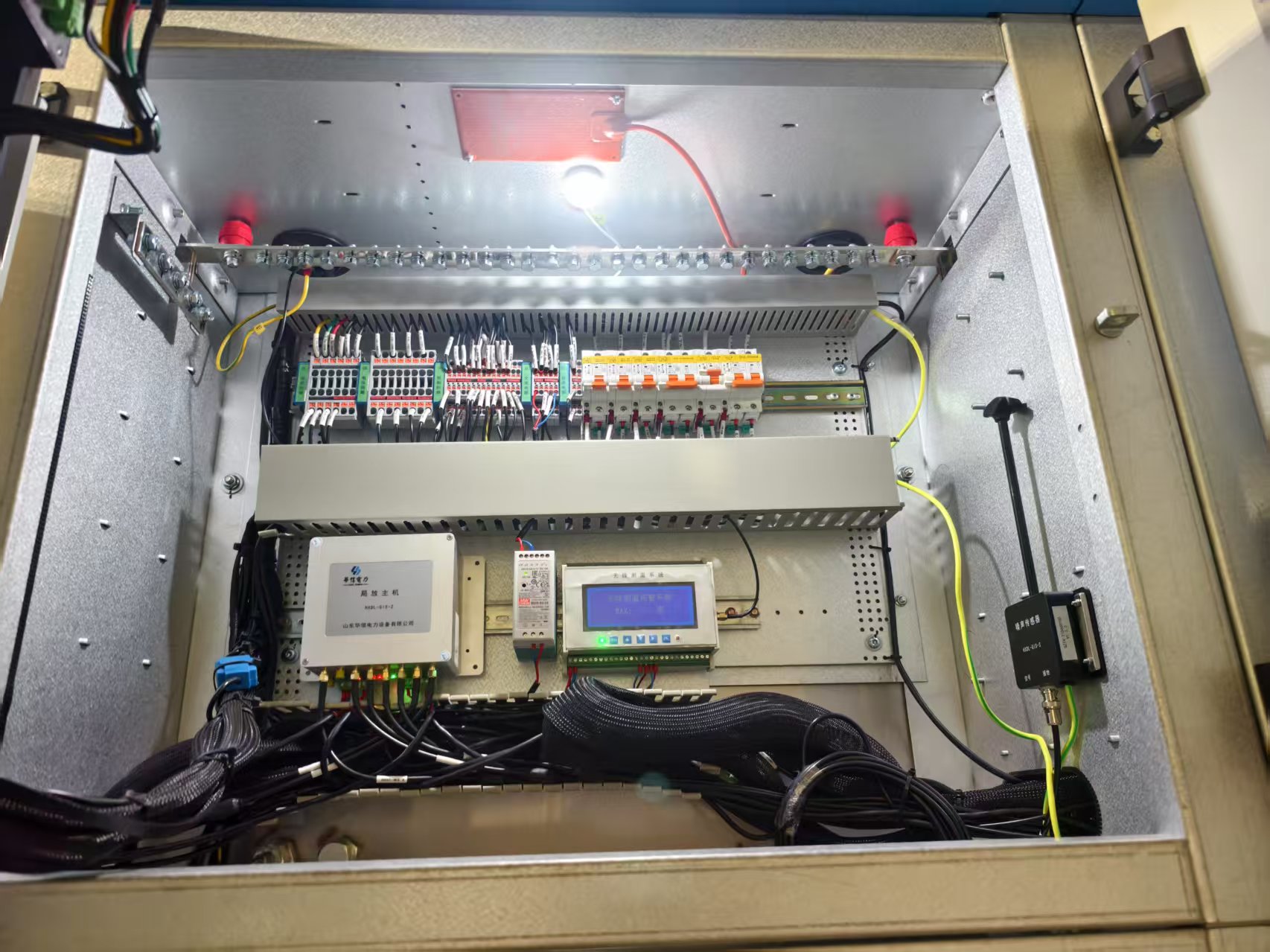

本次项目施工区域：高压配电室、中控室，施工内容：2个噪声传感12个特高频局放传感器及2台主机安装调试
